Šustovo skriptaVHDL I.VHDL II.Šustovo stránky předmětu APOLOS (Šustovo skripta simplified verze)

• Logická CMOS hradla a jejich vlastnosti. Typy AND, NAND, OR, NOR a XOR.
• Minimalizace log. funkcí v Karnaughových mapách, teoretické zázemí, logická krychle, grayovy kódy, skupinová minimalizace. Hazardy v kombinačních obvodech.
• Uplatnění De Morganova teorému. Užití Shannonovy expanze a její aplikace ke konstrukci BDD (Binary Decision Diagram), výhody, omezení
• Základní logické obvody: dekodér 1 z N, demultiplexer, multiplexory a jejich kaskády, sčitačka +1 a -1 a úplná sčítačka. Převodníky mezi binárním a zrcadlový grayovým kódem.
• Úrovňové klopné obvody RS (RS-Latch) z hradel NAND a NOR, jejich chování a za jakých podmínek u nich mluvíme o zakázaných stavech.
• Synchronní klopné obvody DFF (Data Flip-Flop) architektury Primary-Replica (zastarale Master-Slave). Jejich vlastnosti a podmínky činnosti. Metastabilita DFF. Vysvětlení příčin, jak a kdy lze odstranit.
• Čítače a typy jejich spojování do ripple-kaskád a se synchronními přenosy.
• Příkaz process ve VHDL, rozdíl mezi chování blocking := a non-blocking příkazů ⇐. Popis obvodů DFF ve VHDL procesu. VHDL funkce a procedury.
• Konečné automaty typu Moore a Mealy. Jejich definice, popisy pomocí grafu přechodů, tabulky přechodů a stavové tabulky přechodů (jiný název matice přechodů). Minimalizace automatu Moore na Moore a Moore na Mealy. Kdy lze? Návrh automatu a jeho popis ve VHDL.
• Řadiče a mikroprogrové řadiče. Vlastnosti a architektura.
• Posuvné registry a posuvné registry s lineární zpětnou vazbou (LFSR), pouze hlavní principy jejich teoretického zázemí a vlastnosti.

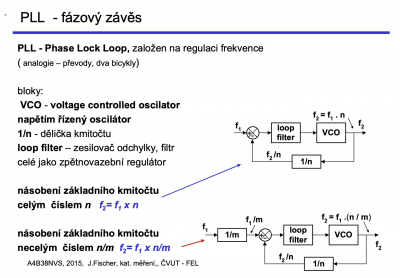

• Násobení frekvencí fázovými závěsy (Phase-Locked Loop)
• Správné ošetření vstupů, plovoucí vstupy, pomalé náběžné hrany, odstranění zákmitů tlačítek (debouncing). Chránění výstupů s indukčních zátěží a výkonovou zátěží. Chování logického signálu na vodiči.
• Používané FPGA technologie a jejich vlastnosti. Struktura SRAM paměti, paměti s jednoportovou a dvou portovou výběrovou logikou.

Většina logických hradel dnes používá CMOS (Complementary Metal–Oxide–Semiconductor) transistory.

• CMOS kombinuje NMOS (N-kanálové) a PMOS (P-kanálové) tranzistory, což zajišťuje nízkou statickou spotřebu.
• Alternativně se používají i TTL (bipolární tranzistory), ale v integrovaných obvodech převládají CMOS.
• Polovodič typu N (Si dopovaný pětivalentní příměsí) – nosiči jsou volné elektrony.
• Polovodič typu P (Si dopovaný třívalenční příměsí) – nosiči jsou díry.
• NMOS (substrát P-typu): při kladném napětí na gate > ⁣Vth>Vth​ vzniká kanál z minoritních nosičů (elektronů) ⇒ tranzistor vodí.
• PMOS (substrát N-typu): při záporném napětí na gate < ⁣−Vth<−Vth​ vzniká kanál z děr ⇒ vodivost; kladné napětí „1“ na gate tranzistor uzavírá.
• Elektrody: Source (zdroj nosičů), Drain (sběrač), Gate (řídicí elektroda), Body (substrát, u IC je vnitřně spojen s S).

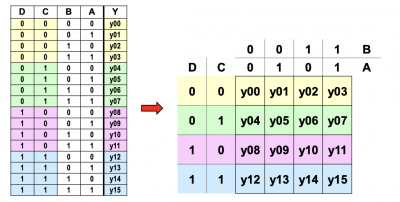

Karnaughovy mapy jsou metoda pro minimalizaci logických funkcí. Slouží ke zjednodušení a zpřehlednění zápisu v porovnání s pravdivostní tabulkou. Karnaughova mapa pro $n$ proměnných vždy obsahuje $ 2^n$ polí, kde každé pole reprezentuje kombinaci právě vstupních hodnot.

Karnaughovu mapu lze chápat jako rozvinutí n-rozměrné hyperkrychle, kde každý vrchol představuje právě jednu kombinaci vstupů a každá hrana změnu jednoho bitu. Pokrytí rohů, hran i vnitřních bloků v mapě odpovídá hledání souvislých oblastí (=krychlí) v n-dimenzionálním hyper-krychli. Příklady vizualizace:

• $n=2$: čtverec
• $n=3$: klasická krychle
• $n=4$: 4D hyperkrychle rozvinutá do mapy 4×4

• SoP (Sum-of-Products): disjunktivní forma - hledáme AND-implikanty („krychle“) pokrývající co nejvíc „1“. Každý implikant odpovídá skupině $ 2^k$ sousedních polí (k=0…n) a vyjádří se jako součin proměnných bez změny hodnoty v těchto polích. Primární implikanty (nelze rozšířit) se ORují do výsledku. Příklad (A and B) or (C and D)
• PoS (Product-of-Sums): konjunktivní forma - analogicky pokrýváme „0“ OR-implikanty a spojujeme je AND, dodefinujeme don't-care na 0. Příklad (A or B) and (C or D)
• Don't-care (X): v mapě u výstupů značí nezáleží-na; lze je zahrnout do implikantů (pro SoP jako „1“, pro PoS jako „0“) a dodatečně je přiřadit ke zvýhodnění pokrytí

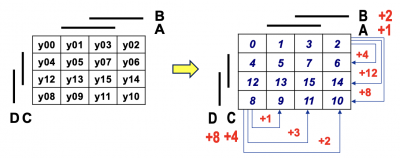

Popisuje řazení Karnaughovy mapy tak, aby se při jednom horizontálním nebo vertikálním pohybu v mapě měnila pouze jedna logická hodnota najednou - usnadňuje tak čtení. Mapy nejsou řazeny klasicky binárně $\{(00), (01), (10), (11) \} $ ale jako $\{(00), (01), (11), (10) \} $

Hazardy (přechodové děje) v logických obvodech jsou způsobeny zpožděním logických hradel (propagation time delay). Vznikají při existenci více cest uvnitř logického obvodu (tj. tehdy, když existují cesty, které mají různé propagační zpoždění). Projevují se jako krátké glitch pulsy, buď statické (krátké invertování aktuálního ustáleného stavu - z 0 do 1 nebo z 1 do 0), nebo dynamické (série přechodových pulsů).

Při návrhu je potřeba s hazardy vždy počítat, protože jednotlivá zpoždění se mění například s teplotou zařízení a na běžných FPGA je tak nelze zcela odstranit změnou booleovského zápisu (nástroje je však mohou do určité míry potlačit).

Statické hazardy lze v synchronních obvodech potlačit tak, že se výstup vzorkuje až po ustálení logiky (po uplynutí worst-case propagation delay), zatímco v asynchronních obvodech mohou způsobit chybu logiky. Obecně se dají potlačit přidáním redundantních členů do logické funkce. Zároveň platí, že dynamické hazardy lze potlačit potlačením statických hazardů a zjednodušením logické struktury.

• Při více než 4 proměnných - jednu zvolíme za 0 a uděláme KM, tu samou pak zvolíme za 1 a uděláme KM, výsledek pak dáme dohromady
• Příklad: f(a,b,c,d,e) - 5 vstupů, velká mapa,
• Rozdělíme Shannonem tak, že e prohlásíme 0 = f1(a,b,c,d,0) a vyčíslíme mapu.
• druhá část e = 1 - f2(a,b,c,d,1) a vyčíslíme KM
• Výsledek dohromady dáme (not E and f1) or (E and F2)

• Citlivost na výběr proměnné – záleží, podle které proměnné se rozkládáme; nevhodně zvolená proměnná může vést ke složitějším kofaktorům a žádnému zjednodušení, někdy dokonce k růstu komplexity
• Heuristiky nejsou zaručené – i když se snažíme volit proměnnou tak, aby redukovala co nejvíce členů, nemusíme dosáhnout zmenšení výsledné funkce ani u jednoduchých aritmetických bloků (např. násobičky, sčítačky)
• Exponenciální růst pro některé funkce – bez vhodného uspořádání proměnných může velikost BDD i složitost rozkladu exponenciálně stoupat, což omezuje použití u velkých kombinací.

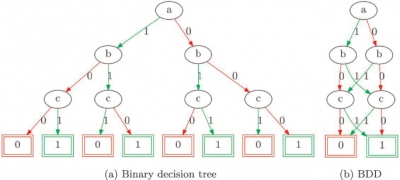

BDD (Binary Decision Diagrams) jsou datové struktury používané pro reprezentaci a manipulaci s booleovskými funkcemi, například při verifikaci hardwaru či model checkingu - obecně míst, kde se opakovaně vyčísluje mnoho logických výrazů. vycházejí ze Shannonovy expanze booleovské funkce. Jsou reprezentovány jako orientované acyklické grafy (DAG), kde každý vnitřní uzel odpovídá testu jedné proměnné a má dvě hrany: větev pro $x_i = 0$ a větev pro $x_i = 1$

• Kanonická reprezentace (pro dané uspořádání proměnných je BDD jednoznačné)
• Efektivní operace jako sjednocení, průnik nebo negace funkcí přímo na grafech
• Umožňují rychlou verifikaci a manipulaci s velkými logickými výrazy

• Citlivost na pořadí proměnných: nevhodné uspořádání může způsobit exponenciální růst velikosti grafu
• Některé funkce (např. multiplikátory, sčítačky) nemají kompaktní BDD bez speciálních heuristik

Ve většině praktických aplikací se nepoužívají obecné BDD, ale hlavně OBDD (ordered BDD) a ROBDD (reduced ordered BDD).

Mají $M$ vstupů a $N$ výstupů ($N = 2^M$), převádí binární kód na aktivaci právě jednoho z N výstupů. Používají se v konečných automatech na očíslování stavů.

2 typy:

• One Hot - log. 1 pouze pro jedinou hodnotu vstupů, jinak 0
• One Cold - log. 0 pouze pro jedinou hodnotu vstupů, jinak 1

Stejné jako dekodér 1 z N, navíc přidává data na logický výstup (při $x_1$ a $x_0$ určujících výstup ještě záleží zda Datový bit je 1 nebo 0).

Multiplexor je opak Demultiplexoru, který lze chápat jako přepínač typu $N:1$. Převádí $N$ datových vstupů na 1 výstup pomocí M adresních bitů $x_0,\dots, x_{m-1}$ . Adresní bity tak určují, který vstup bude přiveden na výstup - $N:1$.

Úplná sčítačka je složená ze dvou Half Adderů (HA, HB), má 3 vstupy ($\mathbf{x, y, C_{in}}$(Carry)).

Postup výpočtu:

• HA spočte x+y (část součtu bez přenosu)
• HB sečte výsledek HA + Cin (přičte přenos)

Přičítá +1 do n-bitového čísla. Používá kaskádu full adderů, kam postupně přetéká carry z předchozího kroku (počáteční stav je full adder s $x=x_0$, $y=1$, $C_{in}=0$). Na nejnižším bitu $x_0$ se provede operace $x_0 + 1$.

• Je-li $x_0 = 0$., výsledkem $S_0 = 1$ a carry = 0 → přičítání končí.
• Je-li $x_0 = 1$., výsledkem $S_0 = 0$ a carry = 1 → carry pokračuje do vyššího bitu.

Pokud Carry proteče celou kaskádou přes nejvyšší bit, přeteče celé n-binární číslo (overflow) - z 1111 se stane 0000.

Odečítá −1 od n-bitového čísla. Funguje pomocí kaskády full adderů, kde se místo carry používá borrow (výpůjčka), která se šíří od nejnižšího bitu směrem nahoru. Na nejnižším bitu $x_0$ se provede operace $x_0 - 1$.

• Je-li $x_0 = 1$., výsledkem $S_0 = 0$ a borrow = 0 → odečítání končí.
• Je-li $x_0 = 0$., výsledkem $S_0 = 1$ a borrow = 1 → výpůjčka pokračuje do vyššího bitu.

Na každý vyšší bit $x_i (i \ge 1)$ se aplikuje případný borrow z předchozího kroku.Borrow se tedy šíří přes všechny nejnižší nuly, dokud nenarazí na první jedničku. Pokud borrow proteče až za nejvyšší bit, nastává podtečení (underflow) - z 0000 se stane 1111.

Reset-Set (RS) latch (úrovňový klopný obvod RS) je nejjednodušší paměťový prvek. Umí uchovat 1 bit informace pomocí zpětné vazby dvou hradel. Existují dvě základní varianty - z NAND a NOR hradel.

Latch má dvě zpětně propojená hradla, na základě uloženého stavu se při nenulovém vstupu určuje stav následující.

Pravdivostní tabulka RS

Zakázaným stavem je $Q=NQ$, protože po určitou dobu vzniká metastabilita (obvod není stabilní ani v 1 ani v 0) - po uvolnění vstupů závisí výsledek na jejich zpoždění.

Klopení RS-Latch (metastabilita na $Q=QN$)

Data Flip-Flop (DFF) je základní synchronní paměťový obvod, který je tvořený dvěma D-latch (RS-latch s enable signálem) obvody za sebou. Má vstup (D), výstup (Q) a hodiny (CLK - řídí enable vstup D-latchů). Na každé aktivní hraně hodin (rising/falling edge) uloží hodnotu D do Q.

Dva D-latche, které tvoří DFF se nazývají Primary a Replica, jejich enable vstupy jsou řízeny signálem CLK, respektive jeho invertovanou verzí:

• Primary D‐latch („Master“) má ENA = $\neg$CLK (invertované hodiny).
• Dokud je CLK = 1, ENA_Primary = 0 → Primary je v paměťovém režimu a drží si poslední uložené D.
• Když CLK = 0, ENA_Primary = 1 → Primary je transparentní a přebírá na svůj vstup hodnotu D (ale zatím nic nepropustí ven).

• Replica D‐latch („Slave“) má ENA = CLK.
• Dokud je CLK = 1, ENA_Replica = 1 → Replica je transparentní a na výstup Q pouští signál z Primary (přes jediný inverter, aby se vyrovnala polarita).
• Když CLK = 0, ENA_Replica = 0 → Replica se „uzavře“ do paměti, a Q drží tu hodnotu, kterou obdržela v okamžiku, kdy CLK právě překročil hranici 1→0.

Díky propojení právě těchto dvou latchů (Primary + Replica) výsledek Q reaguje pouze na konkrétní hranu (například vzestupnou). Během fáze mezi dvěma po sobě jdoucími hranami se Q nemění, i kdyby D dramaticky kolísalo. Proto se říká, že DFF je edge‐triggered.

Aby Primary D‐latch „správně“ zachytil vstup D bez rizika metastability, musí být D ustálené po dostatečnou dobu před náběžnou hranou CLK (tzv. setup time) a nesmí se měnit hned po hraně (tzv. hold time).

Pokud tyto časy nejsou dodrženy, nastane u Primary D‐latch (s určitým pravděpodobnostním rizikem) metastabilita. Pokles CLK (sestupná hrana) naopak nevyžaduje žádné striktní setup/hold pro Replica.

Stav, kdy se vnitřní invertory se nedokážou jednoznačně rozhodnout na „0“ nebo „1“ a mohou se někdy dlouho chaoticky „kmitat“, než se ustálí. Vzniká, pokud D mění hodnotu příliš blízko aktivní hrany CLK (nedodržení setup/hold). Projevuje se jako nestabilní, váhavý stav vnitřních invertorů Primary D‐latch, který se může rozkládat na čisté 0/1 s nedefinovaným zpožděním.

Je možné ji zmírnit:

• Dodržet setup/hold: zajistit, že D je stabilní před a po hraně.
• Synchronizační řetězce: zvláště při přenosech signálů mezi různými hodinovými doménami dát signál nejdřív do prvního DFF, pak až do druhého – aby se případná metastabilita rozpadla.

Nelze ji naprosto vyloučit, jen zredukovat pravděpodobnost na zanedbatelné minimum.

Zapojení několika stejných digitálních bloků za sebou tak, že výstup jednoho je vstupem dalšího a změna se šíří postupně („vlní se“) od prvního stupně dál. Když je ripple kaskáda se synchronním přenosem, znamená to, že jednotlivé stupně jsou řízené společným clockem (synchronně), ale přenos (carry/borrow) mezi nimi se šíří postupně jako v ripple struktuře.

Paralelní sada D‐flip‐flopů (DFF), která na náběžnou hranu CLK „uzamkne“ všechny bity současně. Může mít volitelné synchronní „nulování“ (RESET nebo SCLR), případně asynchronní CLEAR „na všech DFF“.

4-bit registr

Vezmeme n‐bitový registr (kde n je počet DFF), na jeho paralelní výstup $Q$ připojíme kaskádově jednobitovou sčítačku +1 (Full Adder chain).

• Sčítačka spočte $Q + 1$.
• Výsledek (n bitů) vedeme zpět na vstupy registru $D$.
• Při každé náběžné hraně CLK se registr „přepíše“ hodnotou (Q_old + 1).

Tím vzniká n‐bitový čítač, který se „odráždí“ v posloupnosti 0,1,2,3,… modulo $2^n$.

4-bit čítač (mohl by čítat od 0 do 15, ale komparátorem je nastaveno Reset při čítání do 9)

Čítače se skládají z řetězu jedno‐bitových adderů + DFF. Výhodné pro malé n, mají jednoduchou konstrukci, ale frekvence omezuje délka řetězce.

Synchronní čítače (paralelní sčítačka + mux) dovedou dosáhnout vyšší frekvence u větších n, ale vyžadují větší plošnou logiku (adder, komparátor, mux).

• Viz. obrázek 4-bit čítače s počítáním do 9 a automatický reset na 0 (počítání je ripple carry a nulování je synchronní)

Syntéze je proces, kdy se abstraktní popis chování obvodu (RTL kód) převede na konkrétní hardwarovou strukturu tvořenou logickými hradly, registry a propojkami.

Process je základní konstrukce VHDL, která popisuje sekvenční chování obvodu. Uvnitř procesu se příkazy vykonávají sekvenčně v rámci jednoho běhu simulace. Proces může popisovat:

• Kombinační logiku (bez clocku)
• Sekvenční logiku (s clockem)

Přesná syntaxe příkazu vypadá takto (části v [ ] lze vynechat):

[optional_label:] process [(optional sensitivity list)] [is]
[sequential_declarations]
begin
sequential statements
end process [optional_label];

• Sensitivity list (nebo wait on) - určuje, kdy se tělo procesu provede znovu.
• Deklarace uvnitř (proměnné, funkce, procedury) - umožňují definovat lokální variables, případně lokální podprogramy; nelze zde deklarovat signal ani component.

Proces se v syntéze mapuje na kombinační nebo sekvenční (registrovou) logiku podle jeho struktury:

• Sekvenční (flip-flop), pokud obsahuje detekci hrany (if rising_edge(CLK) apod.)
• Kombinační, pokud neobsahuje clock a sensitivity list pokrývá všechny vstupy

Přiřazení proměnné (sekvenční přiřazení). Pouze uvnitř procesů, procedur nebo funkcí (sequential statements).

Přiřazení var := expr; okamžitě změní hodnotu proměnné v v té samé „iteraci“ procesu, následující řádek kódu už čte tuto novou hodnotu v (tj. v se chová jako běžná proměnná v imperativním jazyce).

Přiřazení signálu (sig ⇐ expr). Není provedeno okamžitě, ale jejím výsledkem je vložení „nové hodnoty” do fronty aktualizací (delta‐cykly).

• V průběhu jednoho simulovaného času se nejprve vyhodnotí všechny výrazy napravo od ⇐, potom se současně (ve stejném čase) přiřadí výsledné hodnoty na výstupy signálů.
• Když uvnitř procesu (sensitivity list) přiřadíte sig ⇐ expr;, stávající hodnota sig zůstává na výstupu až do skončení procesu, pak teprve (v nadcházejícím delta‐kroku) se přepne.
• Ve skutečném hardware by to znamenalo, že signál se změní „po krátké, ale nenulové” době – odpovídá to latenci hradla či registru.

 – Importujeme standardní IEEE knihovny pro práci se signály std_logic
library ieee;
use ieee.std_logic_1164.all;– Deklarace entity, tedy rozhraní D‐flip‐flopu
entity DataFlipFlop is
  port (
    Data    : in  std_logic;  – Vstup D: data, která chceme ovzorkovat
    CLOCK   : in  std_logic;  – Hodinový signál (CLK), na jehož hranu reagujeme
    ENABLE  : in  std_logic;  – Povolení zápisu: když ENABLE='1', povolíme přepsat Q
    ACLRN   : in  std_logic;  – Asynchronní clear (active‐low): když ACLRN='0', Q se ihned vynuluje
    SCLEAR  : in  std_logic;  – Synchronní clear (active‐high): po náběžné hraně CLK, pokud SCLEAR='1', Q se vynuluje
    Q       : out std_logic   – Výstup Q: zde se objeví poslední uložená hodnota D
  );
end entity DataFlipFlop;– Architekturální popis: popisujeme vnitřní chování entity
architecture rtl_final of DataFlipFlop is
begin

 – Proces, který definuje chování DFF
 – Sensitivity list: proces “vidí” změny signálů CLOCK i ACLRN
  process (CLOCK, ACLRN)
  begin

 – 1) Ošetření asynchronního clear (ACLRN = '0' → okamžitě nastav Q na '0')
    if ACLRN = '0' then
      Q ⇐ '0';
 – Jakmile ACLRN přejde na '0', obvod se okamžitě vynuluje, nezávisle na stavu hodiny

 – 2) Pokud není aktivní asynchronní clear, čekáme na náběžnou hranu CLOCK
    elsif rising_edge(CLOCK) then

 – 2a) Synchronní clear (pokud SCLEAR = '1' na hranu CLK, pak Q ≤ '0')
      if SCLEAR = '1' then
        Q ⇐ '0';
 – Priorita synchronního clear má přednost před povolením ENABLE a před čtením Data

 – 2b) Pokud žádný clear není aktivní, řešíme ENABLE
      elsif ENABLE = '1' then
        Q ⇐ Data;
 – Jestliže ENABLE = '1', na hranu CLK se do Q zapíše aktuální hodnota na vstupu Data

 – 2c) Když ani synchronní clear, ani ENABLE není aktivní, zachovává se předešlá hodnota Q
 – (nepíšeme žádné další přiřazení; Q zůstane takové, jaké bylo)
      end if;

 – 3) Konec detekce hrany: v jiných případech (kdy ACLRN='1' a žádná hrana CLK) se nic neděje
    end if;

  end process;

end architecture rtl_final;

Funkce („function“) vrací jednu hodnotu na základě vstupních parametrů. Do obvodu se „rozbalí“ (in‐line) do kombinatorní sítě či logiky, pokud je syntetizovatelná. Funkce nesmí mít výstupní parametry a návratová hodnota je jediný způsob komunikace. Typy funkce:

• Pure - nemá žádné vedlejší efekty a pro stejné vstupy vždy vrátí stejnou návratovou hodnotu, nezávisí na žádném vnějším stavu.
  • Vhodná pro syntézu
• Impure (volatile) - nemá referenční transparentnost (její výstup nemusí být určen pouze vstupy) - může číst venkovní signály, sdílené proměnné, používat file I/O.
  • Typicky pro simulaci nebo elaboraci

[pure | impure ] function function_name (parameter_list) return type_name is
[sequential_declarations]
begin
sequential statements
end [function] [function_name]

Procedury („procedure“) slouží pro popis podřízených bloků logiky, které mohou současně ovlivnit několik signálů nebo proměnných. Mohou „vracet“ více hodnot (pomocí out/inout parametrů) - např. signal Y : out …, variable W : out …

Volají se pouze uvnitř sequential domény (procesy, jiné procedury, funkce) - variable přiřazení (':=') vyžaduje sekvenční context.

procedure identifier [ (formal_parameter_list) ] is
[sequential_declarations]
begin
sequential statement(s)
end [procedure] [identifier]

Zde příklad pro vyhodnocení logického stavu hradla “2-and-or”:

entity and_or is
port(
  a       : in std_logic;
  b       : in std_logic;
  d       : in std_logic;
  e       : in std_logic;
  g       : out std_logic);
end and_or;

architecture and_or_a of and_or is– declarative part: empty

begin
process_and_or : process(a,b,d,e)– declarative part: empty
begin
  g ⇐ (a and b) or (d and e);
end process process_and_or;
end and_or_a;

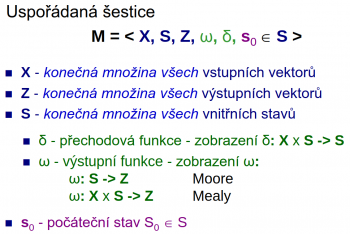

Používají se všude, kde systém závisí na sekvenci událostí v čase, ne jen na aktuálním vstupu.

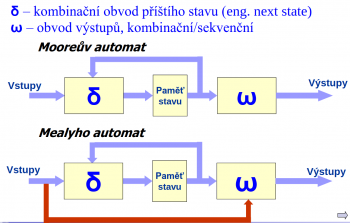

Výstupy se generují ze stavu, v němž se právě nachází automat. Výstup se změní, pokud se změní stav. Má více stavů a stabilní výstup, je pomalejší.

Výstupy se generují ze současného stavu a okamžitého vstupu, tj. výstupy se tvoří v době přípravy automatu na přechod z jednoho stavu do druhého (výstup reaguje na změnu vstupu okamžitě). Má méně stavů, je rychlejší, ale je citlivější.

Má formát čtvercové matice sousednosti (eng. adjacency matrix) používané k popisu grafů. Zůstává přehledná i při značném počtu stavů. Je-li p počet všech stavů, pak má rozměr $p\times p$

• řádky - výchozí stav $s_1$ až $s_p$
• sloupce - příští stav $s_1$ až $s_p$

Průsečík - podmínky $x$ přechodu ze stavu $s_k$ do $s_j$

Matice přechodů

V řádcích všechny možné vnitřní stavy ($s_i$), ve sloupcích jsou všechny možné vstupy ($x_i$).

Má dvě části:

• příští stav ($\delta $)
• výstupy ($\omega $) - výstup generovaný ve stavu

Průsečík - následný stav $s_k$

Tabulka přechodů	Graf přechodů Start-Stop

K jakémukoli Mooreovu automatu existuje ekvivalentní Mealyho automat se stejným nebo menším počtem stavů.

Ke každému Mealyho automatu, který má $\mathbf{N}$ stavů a rozpoznává $\mathbf{X}$ možných kombinací vstupů, existuje ekvivalentní Mooreův automat mající $\mathbf{N\cdot X}$ stavů.

Převody se provádí pomocí analýzy tabulky přechodů.

Výstup se přesune ze stavů na přechody, každý přechod dostane výstup cílového Moore stavu. Počet stavů se obvykle nemění. Výstup reaguje rychleji (už během přechodu).

Výstupy se přesunou z přechodů do stavů, ty se obvykle rozdělí podle různých výstupů. Počet stavů často naroste. Výstupy jsou stabilnější.

Převod Mealy → Moore (kvalita obrázku je šajs, originál tady)

• Úloha Start-Stop

architecture rtlFSM of StartStopFSM is
begin
ifsm: process(CLK)
 type state_t is (ROFF, RON); – enumerated types are reserved only for FSMs
 variable state: state_t:=ROFF;
 begin
  iRedge : if rising_edge(CLK) then
   iClrn: if CLRN='0' then state:=ROFF; – always clear
          else
           case state is
            when ROFF ⇒ if START='1' and STOP='0'
                         then state:=RON; end if;
            when RON ⇒ if STOP='1'
                        then state:=ROFF; end if;
   end case; end if iClrn;
  end if iRedge;
  if state=RON then RUN⇐'1'; else RUN⇐'0'; end if;
 end process;
end architecture;

Řadiče (control unit) jsou část číslicového systému nebo procesoru, která řídí vykonávání operací v datapathu. Jejich nejpravděpodobnější akcí je přejití do následujícího stavu po splnění dané podmínky. Generují řídicí signály pro registry, ALU, paměti, sběrnice a další části obvodu.

Jedná v podstatě o složitější čítač s tím rozdílem, že pro přechod do dalšího stavu (i.e. přičtení čísla), musí být splněna nějaká podmínka.

Máme předem určenou posloupnost stavů, do kterých se po splnění podmínky posouváme:

• when S0 ⇒ if start then state := S1; end if;
• when S1 ⇒ if full then state := S2; end if;
• when S2 ⇒ if boiling then state := S3; end if;
• when S3 ⇒ if Chef then state := S0; end if;

Posuvný registr je série zřetězených D‐flip‐flopů (DFF). Výstup jednoho DFF → vstup následujícího. Posun hodnoty v řetězci nastává při každém taktu hodin (první DFF čte data na vstupu (SI) a posílá dál svoje data do kaskády). Výstup posledního DFF řetězce je SO (Serial Out - výstup registru).

• V každém taktu vstupní bit posune všechny bity o jednu pozici doprava; poslední bit „vypadne“.
• Lze použít jako jednoduchou zpožďovací linku (delay line): hodnota na SI se objeví na SO až po N taktech, kde N = počet DFF.

• Má řídicí vstup Load.
• Pokud Load = ’1’, do všech DFF simultánně (paralelně) načte N-bitové slovo.
• Pokud Load = ’0’, pak z toho „načteného” slova posouvá bity sériově ven přes SO.

• Nahrazuje SO N současnými výstupy Q(N–1 downto 0).
• V každém taktu se do nejnižšího bita vloží SI, starší bity se posunou; všechny N bitů lze číst naráz (paralelně).

• Pouze „datový registr” (není čistý posuvný registr), vstupy i výstupy vždy řídí společný Load/CLK.

LFSR (Linear Feedback Shift Register) je posuvný registr se zpětnou vazbou, kde se nový vstupní bit generuje jako XOR vybraných bitů registru (tzv. tap positions).

• SI ≤ XOR( vybrané bitové „tap“ pozice ze stavu Q_N–1, Q_N–2, … )
• Všechny bity se posunou doprava (nebo doleva) o jednu pozici.
• Nejvyšší bit se vymění za předchozí nejnižší výstup SO (nebo jedná zerezní zpětnovazební brána).

• Generování pseudonáhodných čísel.
• Rozptyl (scrambling) a descrambling v komunikacích (zajišťuje rovnoměrné rozprostření spektra bitů).
• CRC (Cyclic Redundancy Check): zkrácená varianta LFSR bez anamnézy stavu (uložen je pouze registr, výstupem jsou paritní bity).
• Dežifrátory (čítače) pro test operačních frekvencí („BIST” – Built-In Self-Test) v hardwaru.
• Fázové generátory a děliče frekvence s vysokou kvalitou (rozložení spektra).

Phase-Locked Loop (PLL) je uzavřená regulační smyčka, která synchronizuje fázi a frekvenci lokálního oscilátoru s referenčním signálem. PLL porovnává referenční frekvenci a zpětnovazební signál odvozený z výstupu VCO a průběžně upravuje oscilátor tak, aby byla minimalizována fázová chyba.

Analogie - převody na kole (Fischer GOAT).

• Phase/Frequency Detector (PFD) – porovnává fázi a frekvenci referenčního a zpětnovazebního signálu..
• Charge Pump (CP) – generuje řídicí proudové impulsy.
• Low Pass Filter (LPF) – integruje proudy → hladké napětí ($V_{tune}$).
• VCO (Voltage-Controlled Oscillator) – oscilátor řízený buď napětím ($V_{tune}$), nebo digitálně.
• Dividers $N$ (u reference) a $M$ (ve zpětné vazbě).

Uzavřená regulační smyčka, která „zamkne“ fázový posun výstupního oscilátoru (VCO) za fází referenčního signálu. Upravuje frekvenci VCO tak, aby platilo $\frac{f_{VCO}}{M} = \frac{f_{REF}}{N} $.

• Vytváření stabilních vysokofrekvenčních hodin (z nižší frekvence krystalu).
• Dělení nebo násobení hodinové frekvenci přesně zlomkem.
• Recover hodinový signál z přenášených dat (clock recovery).
• Demodulace frekvenční modulace (FM) v analogové oblasti.

Všechny vstupy FPGA musí mít definovanou logickou úroveň (pull-up/pull-down).

Plovoucí vstup (floating input) vede k náhodnému rušení a vyššímu odběru proudu → nepoužívané vstupy se nesmí nechávat nezapojené.

Pomalé změny signálu mohou způsobit opakované překročení logického prahu, vznik metastability, nebo zvýšený proud ve vstupních tranzistorech.

Filtrujeme je buď Schmittovými vstupy či bufferujeme, synchronizujeme do hodin pomocí flip-flopů, aby se vyhnuli metastabilitě.

Schmittův vstup - vstup s hysterezí - má dva napěťové prahy, mezi nimi “šedá zóna”, kde nedochází ke změně logické hodnoty (tj. $V_{in} < V_{th-} \implies 0, V_{in} > V_{th+} \implies 1$).

Odskoky tlačítek (zákmity, bouncing) jsou způsobeny mechanickým odrážením kovových kontaktů při sepnutí nebo rozepnutí tlačítka. Čím je tlačítko opotřebenější, dochází k odskokům častěji.

Dají se ošetřit dvěma způsoby:

• Hardwarově: RC článek + Schmitt/invertor (τ ≈ 1 ms) potlačí zákmitové pulsy (zahladí křivku).
• Softwarově: ve FPGA čítačový filtr nebo FSM se vzorkováním po definované době → změna je přijata až po dostatečně dlouhé době.

FPGA výstupy nejsou určeny pro přímé řízení výkonových nebo indukčních zátěží.

Při vypnutí vzniká vysoké indukované napětí, to může poškodit tranzistory nebo FPGA IO.

Řešení: Flyback dioda pro DC cívky; RC snubber nebo TVS dioda pro AC/rychlé spínání.

Oddělit výstup FPGA dedikovaným driverem (MOSFET, buffer) s ochranným RC, řídit dI/dt (slew-rate), přidat teplotní/přetížení ochrany.

Při vyšších rychlostech se vodič chová jako přenosová linka.

• Propagation delay – konečné zpoždění šíření signálu,
• Inertial delay – krátké impulsy se nemusí přenést,
• Transport delay – ideální čisté zpoždění,
• Odrazy (reflections) – vznikají při nepřizpůsobené impedanci
• Jitter – časové kolísání hran signálu,
• Crosstalk – rušení mezi sousedními vodiči - nutnost impedance‐match a krátké trasy.

• Řídit fan-out buffery a minimalizovat kapacitní zatížení kvůli zpoždění
• Do hodinových cest nevkládat další hradla - vyhnutí clock skew (rozdíl v čase, kdy signál dorazí do různých částí systému)

• Princip: Konfigurační buňky tvoří klasické CMOS SRAM buňky (8–12 tranzistorů na buňku). Po programování (napájecím pulzu) drží hodnotu, dokud je FPGA zapnuté, ale po vypnutí se vymažou (volatilní).
• Řešení: externí Flash–EEPROM čip, který po zapnutí automaticky nahraje bitstream do SRAM buněk

Princip: Konfigurační buňky jsou vnitřní Flash buňky (NAND nebo NOR). Obsah si pamatují i po vypnutí napájení (nevolatilní).

• NOR flash - přístup k jednotlivým bytům/slovům (tj. random access) - vhodná pro firmware/boot
• NAND flash - přístup k blokům/stránkám - vhodná pro větší objem dat

Princip: Konfigurační prvek je antifuse prvek (připomíná pojistku, ve výchozím stavu otevřený, programovacím pulzem se neprůstřelně „přepálí” a vytvoří pevný vodivý spoj)

• Paměťové bloky (M4K / M9K)
• Každý blok je krokovatelný na různé šířky a hloubky:
  • Cyclone II: M4K bloky (4 kbit + 512 paritních) → lze použít například jako 4 kb × 1, 2 kb × 2, 512 B × 8, apod. .
  • Cyclone IV: M9K bloky (8 kbit + 1024 paritních) → větší kapacita a širší vnitřní sběrnice.
• Uvnitř: statická CMOS SRAM matice, každý bit uložen v buketě CMOS tranzistorů; při změně adresy se data objeví na výstupu s typickým zpožděním ~1–2 cyklů CLK, proto se doporučuje přidat i výstupní registr (pipeline) pro zajištění správného časování čtení.
  • Používá DFF

Má jednu adresní sběrnici, jedno data‐in a jedno data‐out, a jeden řídicí vstup např. „Write Enable (WE)“ + hodinový vstup.

Operace:

• Čtení: Adresa se na chvíli drží konstantní (v registru), po ~1–2 CLK se na datovou sběrnici objeví obsah.
• Zápis: Při aktivním WE se během jednoho cyklu do vybrané buňky zapíše data.

Obsahuje dvě nezávislé adresní sběrnice (adresy A, B), každou se samostatným datovým vstupem, výstupem a hodinou.

Operace:

• Obě strany (porty) mohou libovolně číst či psát současně.
• Pokud se snaží oba porty přistoupit k téže buňce zároveň, je definováno, který port má prioritu (typicky „write first“ nebo „read first“).

Některé FPGA umožňují 4portové či 8portové bloky (především uvnitř vestavěných procesorů). Každý port samostatně může číst či zapisovat. Softwarově se konfiguruje, zda bude port jako čtecí či zapisovací.
